Flow Control

FlowControl ist die Lösung für eine zuverlässige, vollautomatische Durchflussmessung von Trennmittel und Luft für Wollin Sprühmaschinen.

ESM: Durchflusssensor Flow Control für Luft & Trennmittel (Optional)

Bei den neuen ESM-Maschinen ist der Durchflusssensor direkt in der Maschine auf der Horizontaleinheit verbaut (optional).

Durchflussmessung der Trennstoffmenge

  • Automatische Durchflussmessung je Zyklus
  • Soll / Ist Vergleich der Durchflusswerte
  • Meldung bei Abweichung über dem zulässigen Wert
  • Signal Zyklus-Stopp bei Abweichung
  • Visualisierung der Prozessdaten mit Speicherung für Qualitätsstatistik
  • Berührungslose Durchflusssensoren (magnetisch induktiv)

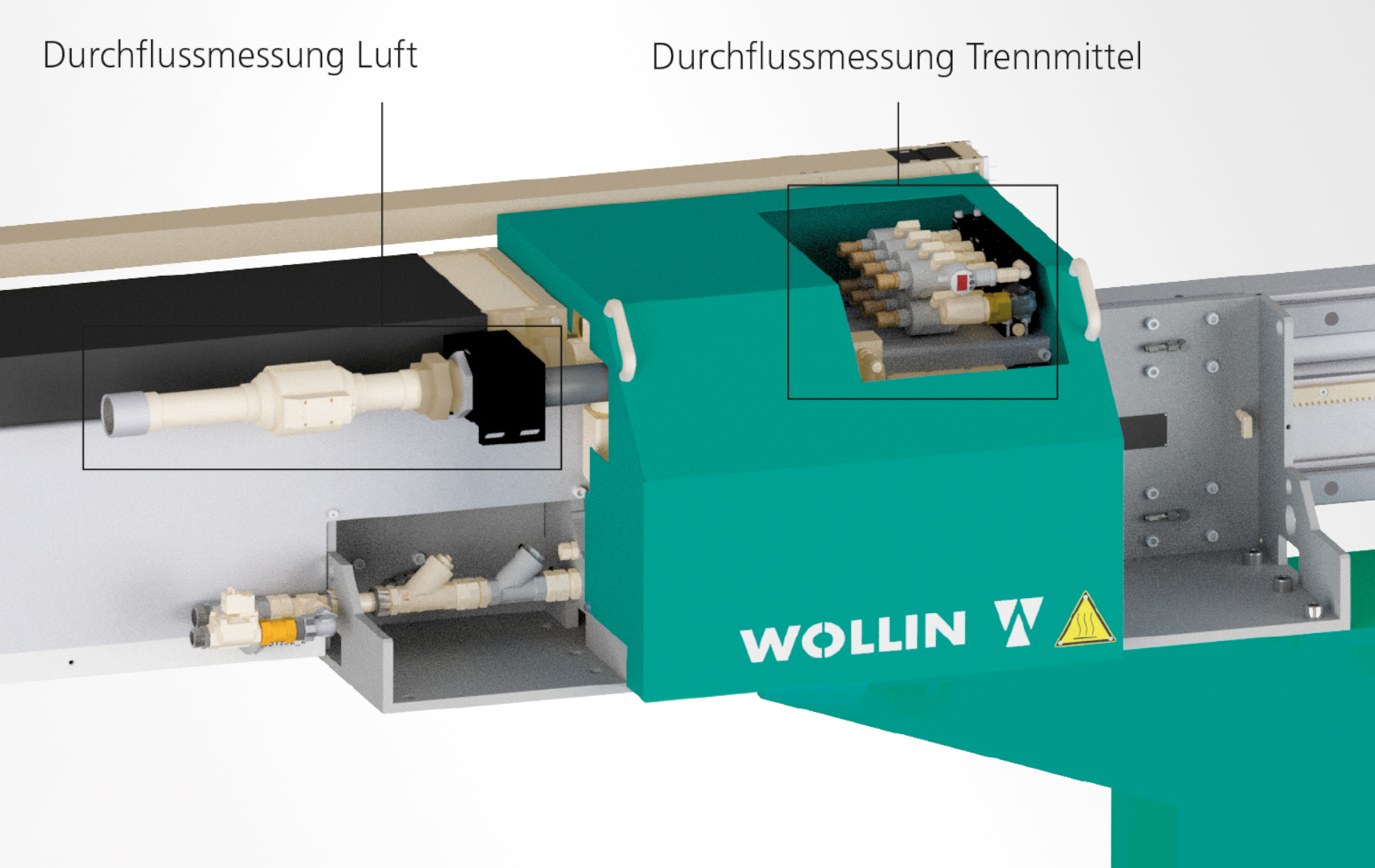

ESM4 Horizontaleinheit mit DFM Luft und Trennmittel

Durchflussmessung Luft gesamt (alle Sprühkreise)

Zur Überwachung des Volumenstroms der Betriebsdruckluft. Prozesswerte werden am Display des Durchflusssensors und an der Steuerung PC3 angezeigt.



Messbereich 3...700 m3/h
Genauigkeit (im Messbereich) ± (3 % MW + 0,3 % MEW)
Wiederholgenauigkeit [% vom Messwert] ± 1,5 % MEW
Druckfestigkeit 16 bar
DFM Luft

Durchflussmessung Trennmittel je Sprühkreis

Jeder Sprühkreis kann einzeln gemessen werden.



Messbereich 0,1...25 l/min
Genauigkeit (im Messbereich) ±(0,8 % MW + 0,5 % MEW)
Wiederholgenauigkeit [% vom Messwert] ± 0,2% MEW
Druckfestigkeit 16 bar
DFM Trennmittel

Durchflussmessung je Sprühkreis für Maschinen mit PC3 Steuerung.

  • 4/6/8 Kreise
  • Minimale und Maximale Menge in Liter für jeweiligen Kreis können definiert werden





Steuerung DFM

Standvorrichtung mit Durchflussmessung

bis zu 5 Sensoren mit Steuerung S7

  • 1-4 Sensoren für Trennmittel 1 Sensor für Konzentrat
  • Dient zur Messstellen-Überwachung
  • Minimal- und Maximalgrenzen sind einstellbar
  • Anzeige der Durchflussmenge
  • Pro Kanal 2000 Werte speicherbar
  • Berührungslose Durchflusssensoren (magnetisch induktiv)
  • Visualisierung der Prozessdaten mit Speicherung
  • für Qualitätsstatistik
  • Optional:
    - Durchflussmesser mit Reduzierstück
    - Druckschalter für die Anzeige des aktuellen Druckes



DFM Standfuß

Konzentrat Durchflussmessung

Wir verwenden ein Durchflussmessgerät, das den Volumenstrom von Flüssigkeiten ermittelt.

  • Berührungsfreie Messung
  • Messung leitfähiger und nicht-leitfähiger Flüssigkeiten
  • IP65, voll vergossen
Steuerung DFM



Messbereich 8-3000 ml/min
Genauigkeit (im Messbereich) ≤ ± 1% MW +- 0,15% MEW
Wiederholgenauigkeit [% vom Messwert] ≤ 0,5% MW
Druckfestigkeit 7 bar
Steuerung DFM
