Sprühdüsen & Kugeldüsen

Für unterschiedlichste Anforderungen im Sprühprozess gibt es die verschiedensten Sprühdüsen. Wir bieten Ihnen ein vielfältiges Angebot an Sprüh-Equipment und können damit alle Bedarfe, die beim Anwender entstehen, bedienen.

Welche Sprühdüsen Sie für die jeweiligen Sprühleisten verwenden können, finden Sie in der Übersicht unten.

Alle Sprühdüsen können individuell mit unseren Kugeldüsen kombiniert werden. Daraus können fast unendliche Kombinationen entstehen.

ECO-Serie

Unsere ECO-Serie beschreibt die Gruppe von effizienzgesteigerte Außenmischdüsen. Diese werden für die Verwendung unserer ressourcenschonenden Technologien Eco+ und EcoSpray eingesetzt.

DDV Düse

  • Bei Anwendung der Eco+ Technologie
  • Festgelegte Füllmenge pro Zyklus mit den Tankvolumina (+ Einstellschraube):
  1. DDV 3 = 0,043ml
  2. DDV 4 = 0,076ml
  3. DDV 5 = 0,119ml
  • Selbstentlüftend > empfehlenswert für komplexere Anwendungen
  • Erzeugt einen definierten Sprühimpuls
  • Geeignet für Maskensprühwerkzeuge, um mit maximaler Effizienz zu sprühen
  • Für ECO, PS16, PS16c, PS16XL, PS25
  • Gewicht pro Düse: 0,202 kg



DD Düse

  • Bei Anwendung der Eco+ Technologie
  • Festgelegte Füllmenge pro Zyklus mit den Tankvolumina (+ Einstellschraube):
  1. DD3 = 0,043ml
  2. DD4 = 0,076ml
  3. DD5 = 0,119ml
  • Manuelles Entlüften > empfehlenswert für kleinere Sprühwerkzeuge
  • Erzeugt einen definierten Sprühimpuls
  • Geeignet für Maskensprühwerkzeuge, um mit maximaler Effizienz zu sprühen
  • Für ECO, PS16, PS16c, PS16XL, PS25
  • Gewicht pro Düse: 0,189 kg

FSD Düse

  • Bei Anwendung der EcoSpray Technologie

  • Effizienter Trennstoffauftrag

  • stufenlose, feine Einstellbarkeit

  • Erzeugt einen fein einstellbaren, kontinuierlichen Sprühstrahl für fahrendes Sprühen

  • Ideal für sehr kleine Trennmittelvolumenströme geeignet

  • Für ECO, PS16, PS16c, PS16XL, PS25

  • Gewicht pro Düse: 0,194 kg



Konventionelle Sprühdüsen

Grundsätzlich gibt es 2 unterschiedliche Sprühsysteme, welche wir beide anbieten:

  • Außenmischprinzip (SD-A-12, SD-A-13, SD-A-14)
  • Innenmischprinzip (SD-I-2 und SD-I-3)

Unsere konventionellen Sprühdüsen erzeugen einen kontinuierlichen Sprühstrahl.
Je nach Bedarf bieten wir die Möglichkeit, den Volumenstrom an Trennmittel in den Düsen entweder fest oder stufenlos einzustellen.

SD12 Düse

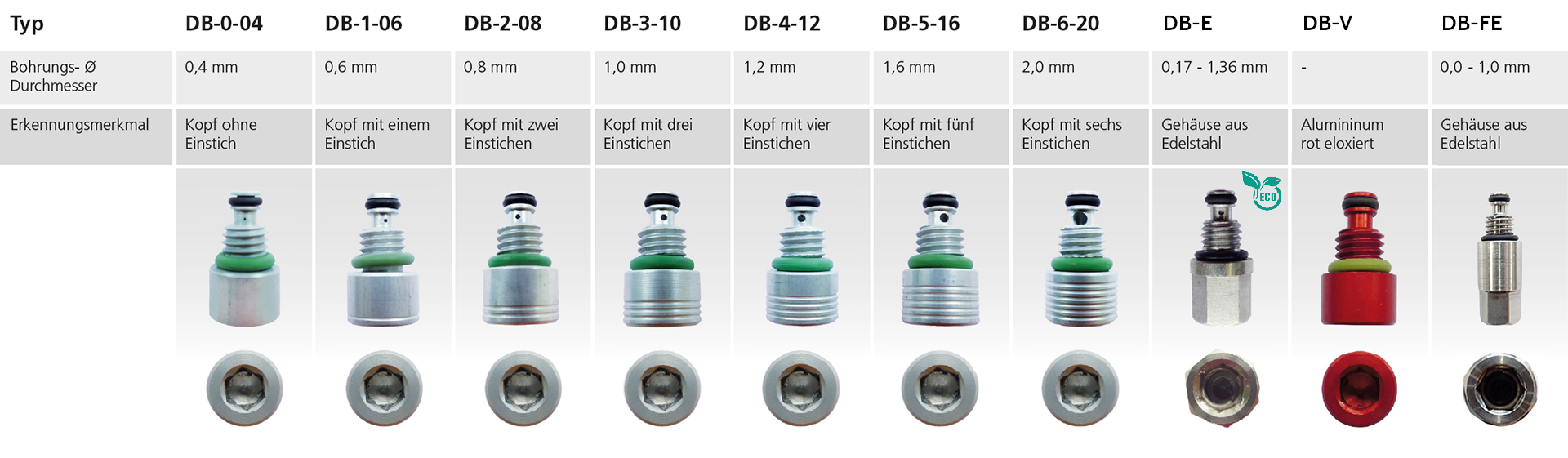

  • Mengenregulierung über austauschbare Dosierblende (Übersicht s.u.)
  • Als Außenmisch- sowie Innenmischdüse erhältlich (SD-A-12, SD-I-2)
  • Für PS16, PS16XL, PS25
  • Gewicht pro Düse: 0,114 kg

SD13 Düse

  • Mengenregulierung stufenlos über festinstallierte Dosierschraube
  • Als Außenmisch- sowie Innenmischdüse erhältlich (SD-A-13, SD-I-3)
  • Für PS16, PS16XL, PS25
  • Gewicht pro Düse: 0,177 kg

SD14 Düse

  • Kompakt-Außenmisch-Sprühdüse für Sprühanwendungen mit begrenzten Platzverhältnissen
  • Volumenstrom fix vorgegeben (regulierbar über Trennmitteldruck)
  • Für PS16, PS16c, PS16XL, PS25
  • Gewicht pro Düse: 0,08 kg

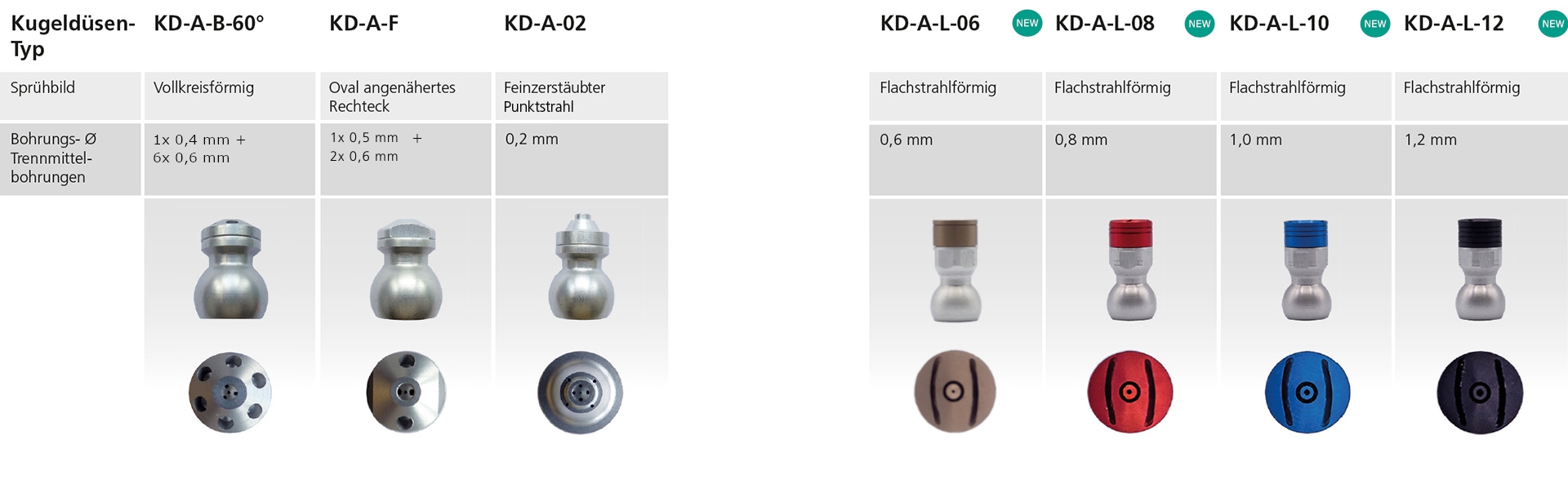

Kugeldüsen

Die angebotenen Kugeldüsen können bedarfsgerecht auf alle Wollin Sprühdüse montiert werden, um unterschiedliche Durchsätze bzw. Sprühbilder zu erzeugen. Je nach den jeweiligen Anforderungen sind somit individuellste Kombinationen möglich.

Hierbei sind Sprühbilder mit Punktstrahl und Flächenstrahl möglich.

GRUPPE PUNKTSTRAHL

  • Verschiedene Leistungsklassen im Sortiment
  • Für Kugeldüsen KD-A-04 bis KD-A-20
  • Winkeldüsen mit Sprühwinkel 120° und 180° KD-A-06-S

GRUPPE FLACHSTRAHL !NEUHEIT!

  • Sprühbild: schmales Rechteck / Flachstrahl
  • KD-A-L-04 und KD-A-L-06
  • verschiedene Leistungsklassen 0,4 und 0,6mm, weitere auf Anfrage
